Transportadores aéreos MCM

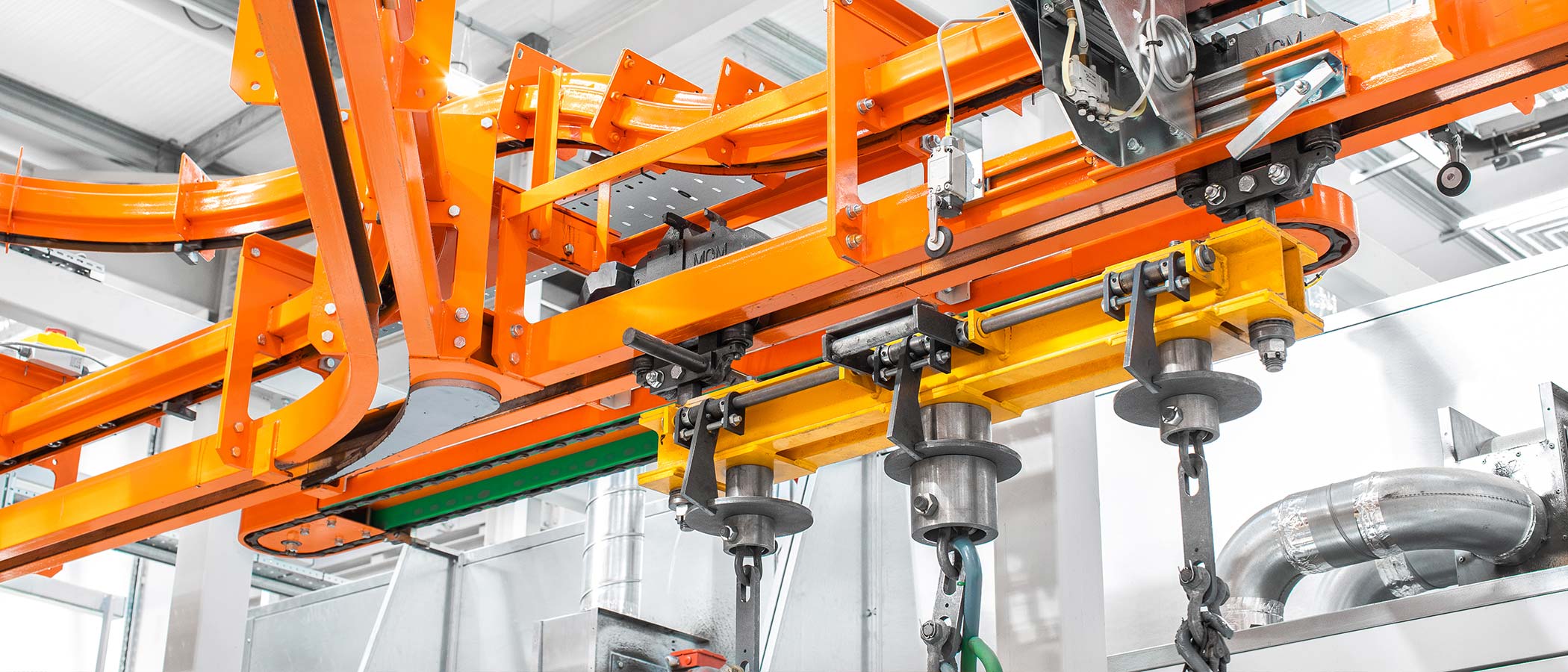

El principio de funcionamiento de los transportadores aéreos de cadena consiste en utilizar una cadena motorizada continua que se desplaza sobre un riel. A intervalos regulares, se instalan brazos colgantes en la cadena, de los cuales se suspenden los productos a transportar, ya sea directamente o mediante barras de carga o soportes específicos. En lugar de brazos colgantes, se pueden instalar "corredores" en la cadena para empujar carros a lo largo de un segundo riel, normalmente montado debajo del riel de la cadena. Los productos a transportar, a su vez, se suspenden de los carros. Este tipo de sistema de transportador aéreo se denomina "Power & Free" (motorizado y libre).
La división MCM Conveyors de Amber Industries Limited ha desarrollado y fabrica su propia gama integral y de alta calidad de sistemas de transportadores aéreos ligeros, medianos y pesados.
El diseño modular de estos sistemas, junto con una gama de accesorios estándar como una selección de curvas horizontales y verticales de diferentes radios, rotores, indexadores, unidades automáticas de carga y descarga, etc., permite configurarlos fácilmente para adaptarse a los requisitos de enrutamiento y disposición más complejos de cualquier proceso de fabricación y ensamblaje. La instalación es rápida y sencilla, y el diseño modular también permite realizar ampliaciones y reconfiguraciones del sistema posteriormente.
Los transportadores aéreos MCM se comercializan bajo una de cinco marcas diferentes, según el tipo de sistema.
MCM Autotrack - Sistemas de transporte motorizados y libres
Una gama de transportadores de cadena aéreos "motorizados y libres" diseñados con la flexibilidad necesaria para permitir que el producto se dirija por diferentes rutas dentro del mismo sistema, dependiendo de la secuencia.
MCM Powertrack
Una gama de transportadores aéreos de cadena monorraíl aptos para la manipulación de una amplia variedad de productos en numerosos sectores. Se presentan en dos tipos: el de cadena cerrada para cargas medias de hasta 100 kg y el de cadena abierta para cargas más pesadas de hasta 500 kg.
Sistemas de transporte monorraíl MCM Sidetrack
Una gama de transportadores aéreos de cadena tipo "monorraíl" con la vía girada 90 grados para evitar que cualquier contaminación procedente de la cadena, como el aceite lubricante, caiga sobre el producto.
Sistemas de transporte invertido MCM Dualtrack
La gama de transportadores MCM Dualtrack, modelos DT100 e IAT100 P&F, consta de una cadena biplanar motorizada en una vía cerrada con un riel estabilizador secundario que forma otra vía, de ahí su denominación de "vías dobles". Su gran estabilidad permite un posicionamiento preciso del producto. El sistema IAT100 es un auténtico sistema de transportador de cadena motorizada y libre invertida.
MCM Freetrack - Sistemas de transporte
Los sistemas de transporte MCM Freetrack utilizan los componentes de vía estándar disponibles en la gama Powertrack; sin embargo, en lugar de instalar una cadena accionada por una unidad de accionamiento motorizada, se insertan en el sistema carros (bogies) de libre rodadura de los que se suspende la carga del producto.

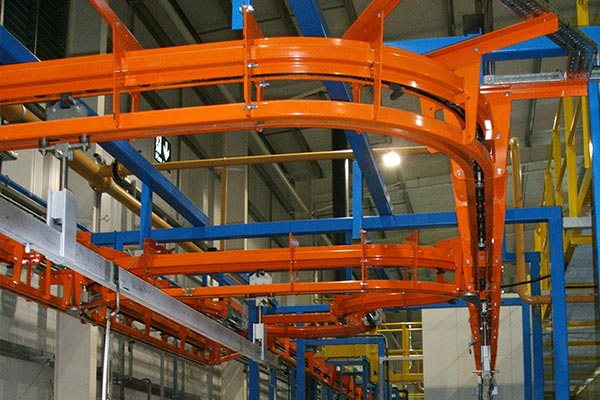

Transportadores de cadena aéreos MCM - Principios de funcionamiento
El principio de funcionamiento de los transportadores aéreos de cadena consiste en utilizar una cadena motorizada continua que se desplaza sobre una guía. A intervalos regulares, la cadena dispone de brazos colgantes de los que se suspenden los productos a transportar, ya sea directamente o mediante barras de carga o soportes diseñados específicamente para ello.

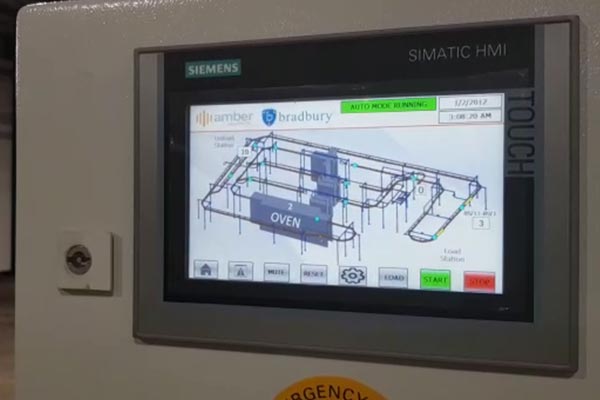

Sistemas de control para la automatización
Tan crucial para el funcionamiento eficiente de cualquier sistema de transporte como el hardware mecánico es su sistema de control. Dependiendo de la complejidad del sistema, los sistemas de control pueden variar desde simples cajas de arranque y parada hasta múltiples paneles de control que incorporan PLC y HMI de última generación que regulan numerosos dispositivos de entrada y salida.

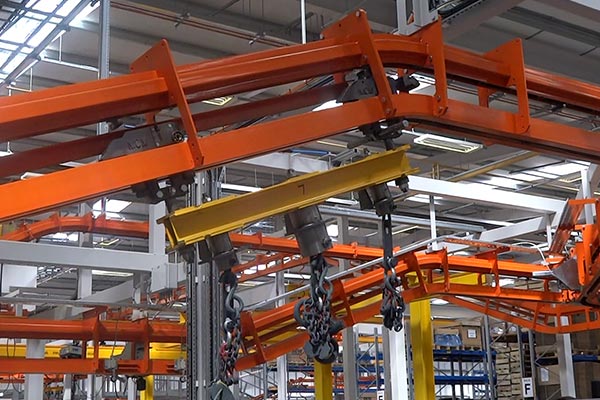

Transportadores de cadena aéreos - Datos técnicos
Datos técnicos para transportadores de cadena aéreos MCM, incluyendo capacidades de carga de los modelos, pasos de la cinta transportadora y hojas de datos descargables.
Frequently Asked Questions About Overhead Chain Conveyor Systems
An overhead chain conveyor uses a continuous powered chain running inside a track. Pendants are fitted to the chain at regular intervals, allowing products to be suspended directly or carried using load-bars or purpose-made carriers.
In a Power & Free system, dogs fitted to the powered chain push trolleys along a second track, normally positioned beneath the chain track. Products are suspended from these trolleys, providing greater flexibility in how products move through the conveyor system.
Amber Industries manufactures five main MCM overhead conveyor ranges: Autotrack, Powertrack, Sidetrack, Dualtrack and Freetrack. Each is designed for different product handling and conveyor system requirements.
MCM Autotrack is a Power & Free overhead chain conveyor system designed to allow products to be directed along different routes within the same conveyor system depending on the required sequence.
MCM Powertrack is available in two types. Enclosed-chain Powertrack conveyors are designed for medium loads up to 100Kg, while open-chain versions are available for heavier loads up to 500Kg.
MCM Sidetrack is a monorail overhead chain conveyor with its track rotated through 90 degrees. This arrangement helps prevent contamination from the chain, such as lubricating oil, from falling onto the conveyed product.
MCM Dualtrack uses a powered bi-planar chain in an enclosed track together with a secondary stabilising rail. This dual-track arrangement provides high stability and makes the system suitable for applications requiring accurate product positioning. The IAT100 is a true inverted Power & Free chain conveyor system.
MCM Freetrack uses standard track components from the Powertrack range but does not use a powered chain and motorised drive unit. Instead, free-running trolleys or bogies are inserted into the track and the product load is suspended from them.
Yes. Their modular design can incorporate standard accessories including different-radius horizontal and vertical curves, spinners, indexers and automatic load-unload units. This allows systems to be configured for complex routing and manufacturing or assembly layouts.
Yes. The modular design of MCM overhead conveyor systems allows later extensions and system rearrangements to be undertaken, as well as helping make initial installation quick and straightforward.
